🏨Créer des ouvrages composites dans votre bibliothèque

Sur cette page, vous trouverez les outils essentiels pour créer une bibliothèque d'ouvrages composites dans DeviSOC.

Sur cette page, vous allez acquérir les compétences nécessaires pour créer des ouvrages composés.

Un ouvrage composé (ou composition) est formé de plusieurs ouvrages élémentaires individuels, appelés composants, dont les quantités sont calculées en utilisant des formules.

Chaque composant établit un lien entre deux ouvrages distincts : l'"ensemble composé" et la "matière première". Il spécifie la quantité requise de matière première qui sera intégrée dans l'ouvrage élémentaire de niveau 9 afin de créer l'ensemble composé.

Composition d'un ouvrage composite :

Composant

Chaque ligne de composant est constituée des éléments suivants :

1. Matière première : Il s'agit de la ressource utilisée dans le processus de composition.

2. Formule : Cette formule répond à la question : combien de matière première est nécessaire pour créer l'ensemble composé ? Elle définit la relation mathématique précise.

3. Mode d'imputation : Ce paramètre détermine le mode de calcul à appliquer (proportionnel, forfaitaire, etc.).

4. Unité : C'est l'unité de mesure dans laquelle la matière première est exprimée.

5. Variable : Généralement, la variable utilisée est 'Z', similaire à celle que l'on trouve dans les lignes de métré.

Chaque composant génère automatiquement une ligne de métré dans l'ouvrage "matière première" en fonction des paramètres définis, simplifiant ainsi le suivi et le calcul des ressources nécessaires.

Métré

Les lignes de métré servent à enregistrer des paramètres dimensionnels sous forme de variables qui seront ultérieurement exploitées dans les formules de composant.

Par exemple, ces variables peuvent inclure des dimensions telles que HAUT (hauteur), AIRE (aire), LONG (longueur), EP (épaisseur), VOL (volume), etc.

Il existe deux types de lignes de métré distincts :

1. Paramètre de regroupement : Cette catégorie de métré ne permet pas de cumuler les valeurs, mais elle est utilisée pour regrouper les éléments ayant les mêmes dimensions. Par exemple, elle peut être utilisée pour regrouper les murs ayant la même épaisseur ou les ouvertures ayant les mêmes dimensions. Le paramètre de regroupement facilite la classification.

2. Paramètre additionné : Les métrés de ce type servent à additionner les valeurs, que ce soit à partir d'une seule ligne de métré ou de plusieurs. Par exemple, ils sont utilisés pour calculer la somme des linéaires de murs ou la somme des surfaces de plancher.

L'utilisation de ces deux types de métré permet de gérer efficacement les données dimensionnelles et de les intégrer dans les formules de composant pour des calculs précis.

Directives

Les lignes de directives fournissent des instructions qui seront exécutées au moment de la copie (ou de l'importation) d'un ensemble composé provenant de la bibliothèque vers un projet, fonctionnant un peu comme un algorithme.

La directive "saisie param" est couramment utilisée et elle est placée après les lignes de métrés paramétrés. Elle permet à DeviSOC d'ouvrir une fenêtre supplémentaire lors de la copie poussante. Cela vous permet de saisir manuellement au clavier les valeurs dimensionnelles des paramètres si elles ne sont pas importées depuis la CAO.

Pour créer des conditions dans les directives, vous pouvez utiliser les instructions suivantes de manière séquentielle :

• Directive "si" : Elle permet de définir une condition. Si cette condition est vérifiée, une série d'instructions sera exécutée.

• Directive "sinon si" : Cette directive est utilisée lorsque la première condition n'est pas vérifiée. Elle permet de définir une autre condition à vérifier.

• Directive "sinon" : Si aucune des conditions précédentes n'est vérifiée, cette directive spécifie une série d'instructions alternatives à suivre.

• Directive "fin si" : Cette directive marque la fin de la boucle de conditions. Elle indique à DeviSOC que toutes les conditions ont été traitées.

Ces directives conditionnelles vous permettent de déterminer quel composant sera copié en fonction des conditions spécifiques qui sont remplies. Cela offre une grande flexibilité dans la gestion des composants lors de la copie depuis la bibliothèque vers un projet.

Structure de l'onglet composite

PREREQUIS : Pour ajouter des ensembles composés à votre bibliothèque, vous devez tout d'abord avoir un onglet intitulé "Ouvrages Consultations et Marchés" qui contient des lots et des ouvrages élémentaires de niveau 9. Ces éléments serviront de base pour créer les ensembles composés dans votre bibliothèque.

Ajouter un onglet composite :

Pour ajouter un ensemble composé dans votre bibliothèque, suivez ces étapes :

1. Positionnez-vous sur le titre de la bibliothèque dans le mode plan.

2. Appuyez sur la touche F5.

3. Sélectionnez "Onglet composite" dans le menu qui apparaît.

4. Créez un titre de niveau 2 (fonction) en lui donnant un nom.

5. Ajoutez au moins un ouvrage composite de niveau 9 à ce titre de fonction.

Principe de fonctionnement

Un ouvrage composite peut être assimilé à une "recette" pour laquelle vous choisissez les "ingrédients" et calculez les quantités nécessaires.

Chaque "ingrédient" est appelé matière première et correspond à un ouvrage élémentaire de l'onglet "OCM" (Ouvrages Consultations et Marchés).

Lors de l'écriture des formules pour calculer les quantités, vous pouvez utiliser l'un des trois modes de calcul suivants :

1. Proportionnel : La quantité de l'ouvrage composite est multipliée par la valeur de la formule. Cela signifie que la quantité de matière première est proportionnelle à la quantité de l'ouvrage composite.

2. Inverse : La quantité de l'ouvrage composite est divisée par la valeur de la formule. Ce mode de calcul est utilisé lorsque la quantité de matière première est inversement proportionnelle à la quantité de l'ouvrage composite.

3. Forfaitaire : La formule elle-même est suffisante pour calculer la quantité de la matière première. Ce mode est couramment utilisé, en particulier lorsque vous utilisez des variables de métré dans la formule. Il est approprié lorsque la quantité de matière première n'est ni proportionnelle ni inversement proportionnelle à la quantité de l'ouvrage composite.

Dans la plupart des cas, le mode de calcul "quantité forfaitaire" est utilisé, en particulier lorsque vous écrivez une formule de composant qui implique des variables de métré.

Cependant, les modes "proportionnel" ou "inverse" sont utilisés lorsque la quantité de matière première est directement liée à la quantité de l'ouvrage composite et que les deux sont exprimées dans la même unité.

EXEMPLE : si la surface de l'ouvrage "Chape" est égale à la surface de l'ensemble "Plancher", vous pouvez utiliser une formule proportionnelle avec une valeur de 1. Si un ensemble "Cloison" prévoit de la peinture sur les deux faces, vous pouvez utiliser une formule proportionnelle avec une valeur de 2, et ainsi de suite. Ces modes de calcul permettent de gérer efficacement les quantités de matière première nécessaires pour chaque ouvrage composite.

Exemple d'ensemble composé pour semelles de fondation

Les outils pour créer un ensemble composé

	Désignation	Raccourcis clavier et mode d'utilisation	Options
1	Composant	F5+P / choisir une matière première puis écrire la formule de calcul de sa quantité	mode de calcul proportionnel ou forfaitaire
2	Métré paramétré	F5+M / choisir le type de métré par clic droit	Paramètre de regroupement ou additionné (une ou plusieurs lignes)
3	Titre de l'ouvrage dynamique	l'ouvrage est dupliqué si la variable de la formule et un paramètre de regroupement	par ex : $(metre.HAUT)
4	Code CAO	Affecter un code CAO unique pour lier cet ouvrage composite à un objet de la maquette numérique	saisie manuelle ou affectation automatique
5	Directive 'saisieparam'	F5+D / Lors de la copie de cet ouvrage composite, une fenêtre s'ouvre pour saisir les valeurs des métrés paramétrés	l'option de copie “exécuter les directives” doit être cochée avant de faire la copie poussante

Liste des variables de métré compatibles avec les paramètres dimensionnels d'Allplan

Variables de métré DeviSOC	Paramètres Allplan	Type de paramètre	exemple d'objets
LONG	la plus grande dimension (m) en plan ( axe x ou y)	Additionné (en général) sauf Regroupement (ouvertures)	tout objet linéaire, murs, ouvertures
EP	la plus petite dimension (m) en plan (axe x ou y)	Regroupement	murs, poteaux, fondation, ouvertures
LARG	équivalent à LONG (m)	Regroupement	Ouvertures
HAUT	distance (m) suivant l'axe des z	Regroupement	toute hauteur, y compris épaisseur des dalles
AIRE	surface (m²)	Additionné	murs, dalles, couvertures, pièces
PERIMETRE	longueur périmétrique (m)	Additionné	dalles, couvertures, pièces
VOL	volume (m3)	Additionné	murs, dalles, fondations, pièces
METREBRUT	surface vide pour plein	Additionné	murs
NB_OBJ	nombre d'objet (U)	Additionné	tout objet
LONG_GOUT	longueur de gouttière (m)	Additionné	couverture
LONG_FAIT	longueur de faitage (m)	Additionné	couverture
LONG_RIVE	longueur de rive (m)	Additionné	couverture
LONG_ARET	longueur d'arêtier (m)	Additionné	couverture
LONG_NOUE	longueur noue (m)	Additionné	couverture

Autres Exemples

Ensemble composé pour une couche de mur porteur

	Désignation	Objectif
1	Métré “Paramètre de regroupement”	Trier les murs suivant leur épaisseur et dupliquer l'ensemble à chaque valeur de EP
2	Boucle condition (directives)	SI EP =0.35 m → copier le composant “mur brique de 35 cm”, SINON SI EP =0.20 m → copier le composant “mur brique de 20 cm3, SINON dans tous les autres cas → créer un ouvrage dynamique selon la valeur de EP, FIN SI termine la boucle

Ensemble composé pour une menuiserie extérieure

	Désignation	Objectif
1	Métré “Paramètre de regroupement” et “Paramètre additionné”	Trier les portes suivant leur dimensions (long et hauteur) puis compter le nombre d'objet, pour chaque dimensions l'ensemble est dupliqué et les valeurs sont incrustées dans le titre de l'ouvrage composite
2	Boucle condition (directives)	chaque cas standard est analysé dans une directive, SI les dimensions correspondent à des valeurs standards le nombre d'objets est affecté au composant qui suit…

Générer des codes CAO

Pour régénérer les codes CAO afin d'obtenir une numérotation propre, suivez ces étapes :

1. Accédez au menu "Outils Bibliothèque".

2. Sélectionnez le style "Code CAO".

Cela vous permettra d'accéder aux outils nécessaires pour régénérer les codes CAO et ainsi obtenir une numérotation propre et organisée dans votre bibliothèque.

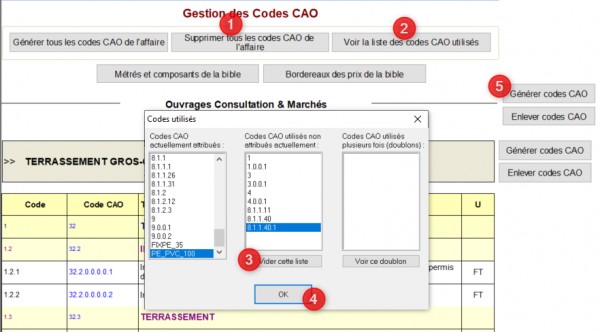

Lorsque vous êtes sur le style "Code CAO" dans le menu "Outils Bibliothèque", suivez ces étapes pour régénérer les codes CAO et obtenir une numérotation propre :

1. Cliquez sur "Supprimer tous les codes CAO de l'affaire" pour effacer les codes CAO existants.

2. Cliquez sur "Voir la liste des codes CAO utilisés" pour afficher la liste des codes CAO actuellement utilisés.

3. Videz la liste des codes CAO utilisés.

4. Cliquez sur "OK" pour confirmer la suppression de la liste des codes CAO.

5. Ensuite, cliquez sur "Générer code CAO" pour obtenir de nouveaux codes CAO propres et générés automatiquement.

Ces étapes vous permettront de réorganiser et de renouveler les codes CAO dans votre bibliothèque, assurant ainsi une numérotation propre et efficace.

Il est également possible de créer une numérotation alphanumérique manuellement si vous le souhaitez, en utilisant des codes CAO personnalisés pour chaque élément de votre bibliothèque. Cela peut être utile si vous avez des besoins spécifiques en matière de numérotation ou si vous préférez une approche personnalisée pour organiser vos éléments dans la bibliothèque. Dans ce cas, vous pouvez attribuer des codes CAO alphanumériques de manière manuelle à chaque élément de la bibliothèque selon votre propre logique et vos besoins.
